La CO2 automatica intossica testa della saldatrice del tubo 5kW di 180mm la multi
1set
MOQ
Negotiable
prezzo
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: weldsuccess
Certificazione: CE,ISO9000
Numero di modello: UH50
OEM: Accettabile
Evidenziare:

La CO2 convoglia la saldatrice

,

saldatrice del tubo di 180mm

Termini di pagamento e spedizione
Imballaggi particolari: Elaboratore centrale nudo in contenitore e nella parte di controllo elettrica imballati in caso del
Tempi di consegna: 25-35 giorni
Termini di pagamento: TT/LC
Capacità di alimentazione: 50sets/month.
Termini di prezzi: CATENA DELL'OROLOGIO (Shanghai) o CIF (nominato porto)
Specificazioni
Descrizione di prodotto

Saldatrice capa multi- del tubo




Dettagli rapidi


  • L'attrezzatura pricipalmente utilizzata per la saldatura dello schermo del gas di CO2 della U-costola del piatto del ponte-fronte;
  • C'è il dispositivo dell'inseguimento meccanico sulla parte frontale del braccio di saldatura;
  • Il cavalletto ed il saldatore sono controllo integrato, che li fa per essere la migliore ed operazione più conveniente cooperata;
  • Il doppio azionamento dei lati del motore variabile di frequenza procede all'adeguamento della velocità di saldatura per essere più conveniente;


1. Introduzione

Con sempre più lo sviluppo di grande progetto del ponte della struttura d'acciaio, l'importanza su fabbricazione automatica della U-costola sta sviluppandosi giorno dopo giorno a causa di grande richiesta e di alti requisiti circa produttività e qualità di saldatura. La nostra società fornisce le varie attrezzature di fabbricazione del fronte del ponte per gli enti statali domestici come Shanghai ZMPC, trasporto Co di Jiangnan ed altri produttori della struttura d'acciaio del ponte in Cina. Abbiamo guadagnato le osservazioni favorevoli dai nostri clienti.

2. Applicazione principale e gamma adatta


  • L'attrezzatura pricipalmente utilizzata per la saldatura dello schermo del gas di CO2 della U-costola del piatto del ponte-fronte. Il pezzo in lavorazione sarà disposto sul worktable di saldatura, le armi di saldatura che forniscono di saldatrice di CO2 possono muoversi nel verticale e le direzioni orizzontali sul fascio di telaio del cavalletto, che fanno gli ugelli di saldatura puntano sulla cucitura di saldatura. C'è il dispositivo dell'inseguimento meccanico sulla parte frontale del braccio di saldatura. Il cavalletto può muoversi avanti sulla ferrovia per la saldatura automatica. Il viaggio del cavalletto è il doppio azionamento con il controllo di velocità di VFD, che muove costante ed assicura la prestazione di saldatura. La velocità di saldatura è tipo del visualizzatore digitale, non solo facile ma anche in funzione visivo.



  • Gamma adatta

Lunghezza adatta del pezzo in lavorazione: 15000mm;
Spessore massimo della piastra frontale:  30mm;
Spessore massimo del piatto della U-costola:  20mm;
 Distanza minima della saldatura fra la U-costola adiacente: 180mm;
Larghezza adatta della U-costola:   160-190mm;
Altezza adatta della U-costola:  285-340mm;
Centro minimo per concentrarsi gioco fra la U-costola adiacente: 510mm;

3. Specifiche e parametri principali


  • Portata della ferrovia: 5000mm;
  • Lunghezza della ferrovia: 18000mm;
  • Velocità di saldatura: 0.24-2.4m/min;
  • Velocità di ritorno: 3m/min;
  • Posizione di saldatura: Saldatura del raccordo alla posizione piana;
  • Metodo di saldatura: Saldatura dello schermo del gas di CO2;
  • Potere della macchina: 5kW (elaboratore centrale);
  • Pressione di fonte del gas: 0.4-0.6MPa;


4. Descrizioni del dettaglio


  • L'aspetto e la struttura per l'aspetto, si riferiscono prego al disegno. Pricipalmente è composto di cavalletto, unità del trasporto, dispositivo di rintracciamento meccanico del cannello per saldare, sistema di controllo elettrico e sistema di matrice del tubo di CO2, cavalletto superiore, ecc.
  •
  • Il cavalletto è la struttura della macchina, le altre parti è installato sulla struttura del cavalletto. Le funzioni del telaio del cavalletto sono pricipalmente per supportare le parti relative e prendendo le parti viaggiano con velocità di saldatura. Il lato negativo del telaio del cavalletto ha fascio di viaggio due. Due insiemi dei motori del freno di corrente alternata via i riduttori determinano la struttura del cavalletto che viaggia sulla ferrovia. Due coppie delle ruote sono magre contro il lato della ferrovia ed il piano superiore e due lati della ferrovia sono con lavorare, che tiene con calma viaggiare. Sulla piattaforma superiore, dove ha disposto il contenitore di distributore commerciale di saldatura di potere e di alimentazione, il barilotto del cavo, ecc.
  •
  • Il trasporto è installato sulla ferrovia della piattaforma superiore della struttura del cavalletto. Le funzioni stanno supportando la testa per saldare, l'unità della guida dell'arco, il braccio di saldatura, ecc ed inoltre stanno regolando l'ugello. Il motore determina il movimento di saldatura del braccio su e giù attraverso il riduttore dall'ingranaggio e dallo scaffale ed il trasporto si muove a destra e a sinistra dal manuale. Secondo la distanza fra U-più rigido e la larghezza del pannello, regoli la posizione del braccio di saldatura, di modo che soddisfarà la richiesta di saldatura.
  • La cucitura di saldatura che segue il dispositivo adotta il modo premente pneumatico dell'inseguimento meccanico, macchina a cilindri pneumatica il rullo della pista del meccanismo e lo fa appoggiarsi strettamente la cucitura della saldatura ed adotta la ferrovia lineare per guidare la direzione.
  •
  • Il cavalletto ed il saldatore sono controllo integrato, che li fa per essere la migliore ed operazione più conveniente cooperata. Il cavo commovente del cavalletto è collegato attraverso la catena di resistenza.
  • Il doppio azionamento dei lati del motore variabile di frequenza procede all'adeguamento della velocità di saldatura per essere più conveniente. Questa macchina inoltre ha l'abilità della velocità libera veloce per ritornare
  •

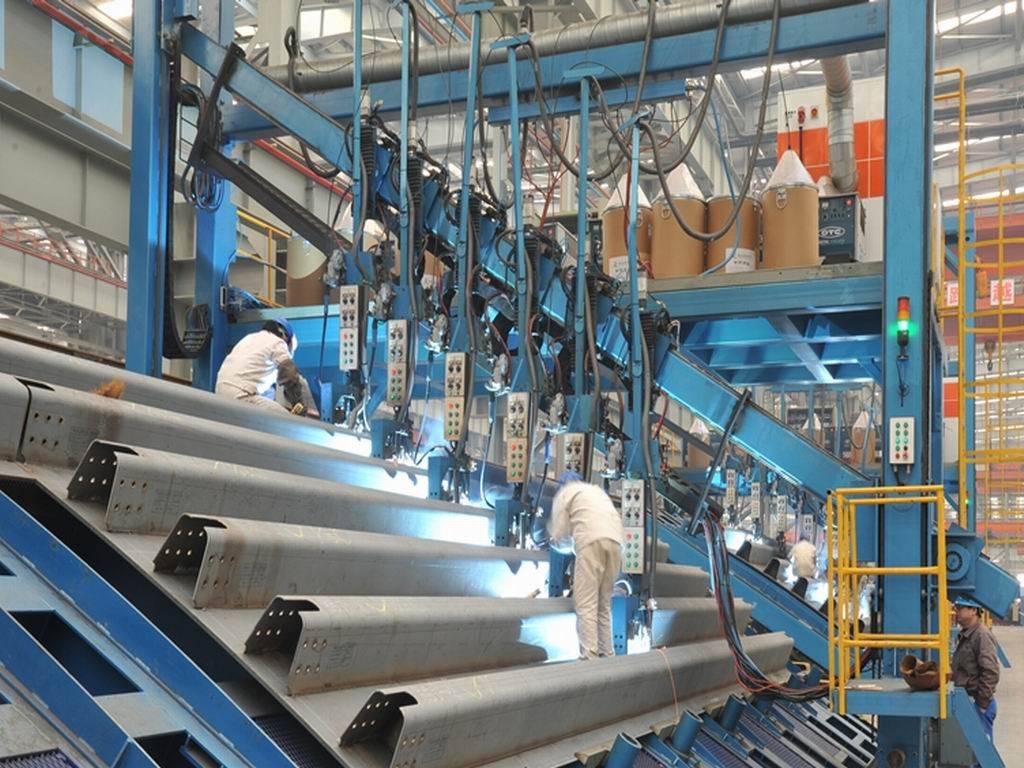

5. Foto di riferimento

La CO2 automatica intossica testa della saldatrice del tubo 5kW di 180mm la multi 0

La CO2 automatica intossica testa della saldatrice del tubo 5kW di 180mm la multi 1

6. Vantaggio comparativo


  • ISO9000&CE ha certificato;
  • Garanzia internazionale;
  • Consegna puntuale;
  • Gruppo professionale e con esperienza dell'ingegnere per assicurare la progettazione avanzata circa la struttura ed elettrico;
  • Sperimentato e lavoratori qualificati preoccuparsi per ogni flusso di lavoro da materiale che taglia, saldante, stridente all'assemblea finale e difficile per assicurare alta qualità della macchina;
  • Professionale e con esperienza il gruppo di servizio post vendita per garantire installazione, incarico o servizio rapido e soddisfatto;
  • Materiali ottimali e esternalizzazioni per assicurare la migliore prestazione;
  • Commissione e provare prima della consegna;
  • L'ispezione di fabbrica è incoraggiata;
