circuito idraulico di saldatura di processo del fascio di elettroni del fascio di 16MPa 18m U
1set
MOQ
Negotiable
prezzo
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: weldsuccess
Certificazione: CE
Numero di modello: UBZ15
Evidenziare:

processo di saldatura del fascio di elettroni 16MPa

,

processo di saldatura del fascio di elettroni di 18m

,

Sistema di saldatura del fascio di elettroni idraulico

Termini di pagamento e spedizione
Imballaggi particolari: Imballaggio in condizione di navigare
Tempi di consegna: 30 GIORNI LAVORATIVI
Capacità di alimentazione: 5 set/mese
Specificazioni
Nome: linea di saldatura del fascio
capacità di carico massimo: 20t
Dimensioni adatte della trave a scatola: 300*300mm---1500*1500mm
Spessore della trave a scatola: ≦80
Velocità di viaggio del cavalletto: 4/6m/min (doppia velocità)
Pressione del circuito idraulico: 16MPa
Lunghezza della ferrovia: binario di 18m (38KG/M)
Operatore richiesto: 2 operatori
Descrizione di prodotto

Processo di saldatura del fascio di elettroni del fascio di U con il circuito idraulico





1. Introduzione



Questa macchina è utilizzata per il montaggio del U-beam&Box-fascio. Disponga i piatti sul sostegno con il dispositivo concentrante ausiliario. Il motore guida il cavalletto per viaggiare; ed il cilindro superiore della stampa e la macchina a cilindri laterale della stampa le lamiere per finire l'assemblea e la saldatura a tratti.



2. Parametri principali



Modello

UBZ12

UBZ15

Dimensione adatta del pezzo in lavorazione (millimetri)

300-1200

300-1500

Spessore del pezzo in lavorazione (millimetri)

≦80

≦80

Capacità di carico massimo (t)

20

20

Velocità di viaggio del cavalletto (m/min)

4/6 (doppia velocità)

4/6 (doppia velocità)

Pressione del circuito idraulico (MPa)

16

16

Pressione massima del cilindro laterale (t)

15

15

Pressione massima del cilindro superiore (t)

30

30

Alimentazione elettrica

AC380V, 50HZ, 3P o su misura

Sopra sono i modelli standard ed i parametri di GUOHENG e può essere progettato e fabbricato a richiesta.

il *We riserva il diritto di alterare le specifiche senza preavviso.



3. Principio di funzionamento



La macchina pricipalmente è utilizzata per l'assemblea del sostegno a cassone e del U-fascio durante la produzione della baia del fascio/sostegno a cassone di u. Il pezzo in lavorazione è messo sul trasportatore con l'unità di aiuto di allineamento. Il motore guida il cavalletto in area di lavoro. Con il cilindro del giù-colpo ed il cilindro del laterale colpo sul cavalletto di viaggio, il web e la flangia del pezzo in lavorazione sono premuti e punto-saldato sarà eseguito sulla sezione urgente. Via il viaggio del cavalletto, la punto-saldatura manuale è effettuata sull' intera lunghezza del pezzo in lavorazione.





4. Caratteristiche principali



I modelli standard delle nostre macchine dell'assemblea del U-beam&Box-fascio hanno le seguenti caratteristiche:

  • Il cavalletto è la parte principale della macchina. Tutti i dispositivi di serraggio sono sistemati sul cavalletto.
  • Due motori via il riduttore dell'ingranaggio e del verme per guidare due ruote viaggiano lungo la ferrovia.
  • La ferrovia è ferrovia resistente di 38KG/m.
  • Tutte le parti di moto hanno sistema di lubrificazione;
  • Gli elementi elettrici principali sono marche di ABB/Siemens/Schneider;

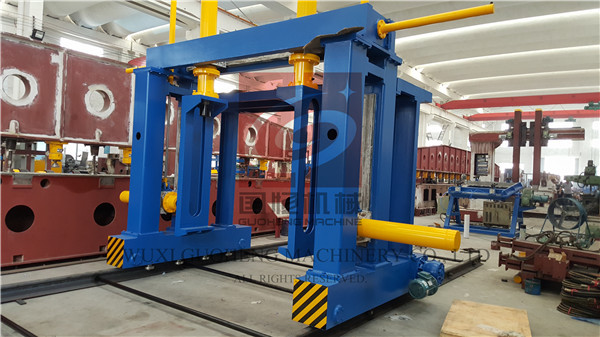

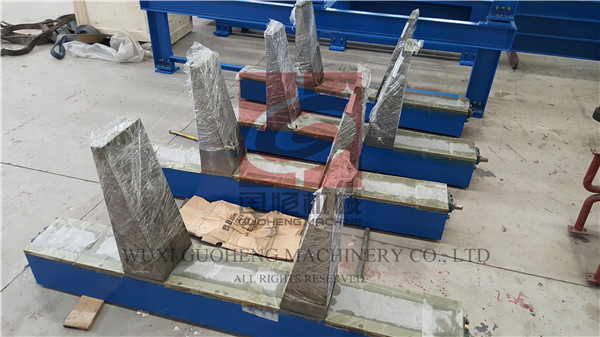

5. Foto di riferimento



circuito idraulico di saldatura di processo del fascio di elettroni del fascio di 16MPa 18m U 0circuito idraulico di saldatura di processo del fascio di elettroni del fascio di 16MPa 18m U 1circuito idraulico di saldatura di processo del fascio di elettroni del fascio di 16MPa 18m U 2circuito idraulico di saldatura di processo del fascio di elettroni del fascio di 16MPa 18m U 3
