200KG 120mm/Min Wind Tower Production Line per la saldatura del ISO9000
1set
MOQ
Negotiable
prezzo
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: weldsuccess
Certificazione: CE, ISO9000
Numero di modello: Serie di LHW
OEM: Accettabile
Evidenziare:

Linea di produzione della torre del vento 200KG

,

linea di produzione della torre del vento 120mm/min

Termini di pagamento e spedizione
Imballaggi particolari: Elaboratore centrale nudo in contenitore e nella parte di controllo elettrica imballati in caso del
Tempi di consegna: 30days
Termini di pagamento: TT/LC
Capacità di alimentazione: 10sets/month
Termini di prezzi: CATENA DELL'OROLOGIO (Shanghai) o CIF (nominato porto)
Specificazioni
Descrizione di prodotto

Linea di produzione di saldatura della torre del vento



Dettagli rapidi



  • Tipo resistente con il carico dell'estremità dell'asta fino a 200KG;
  • Là tipo tre di strutture: fisso, fisso con rotazione ed il bene mobile con rotazione;
  • Colpo trasversale motorizzato di aggiustamento di precisione del cursore 100*100mm alla pistola di saldatura;
  • I manipolatori dell'asta e della colonna possono realizzare che la saldatura automatica incorpora con i sistemi della saldatura della SEGA, di MAG e di TIG;
  • Applicato estesamente nel contenitore a pressione, nella metallurgia, nel potere, nell'industria chimica, nella torre del vento, nella rete di tubazioni ed in altre linee



1. Introduzione



Che salda il column&Boom i manipolatori di Guoheng corrisponde fuori non solo per innovazione nella progettazione e qualità della fabbricazione, ma anche all'affidabilità ed alla robustezza. Può realizzare che la saldatura automatica incorpora con i sistemi di saldatura della SEGA, di MAG e di TIG ed applicato estesamente nel contenitore a pressione, nella metallurgia, nel potere, nell'industria chimica, nella torre del vento, nella rete di tubazioni ed in altre linee.

Secondo la capacità di carico dell'estremità dell'asta, è diviso in di bassa potenza (LHQ), in a uso medio (LHZ), in resistente (LHW) ed in ultra resistente (HCJ).

Sotto sono i parametri principali del nostro manipolatore di saldatura resistente del column&boom. Inoltre forniamo i manipolatori di saldatura su misura del column&boom secondo i vostri requisiti speciali.



2. Parametri principali



Modello

LHW6*6

LHW7*7

Colpo millimetro della colonna

6000

7000

Colpo millimetro dell'asta

6000

7000

Velocità mm/min dell'ascensore dell'asta

1000

Velocità di viaggio dell'asta mm/min

120-1200 (VFD)

Carico massimo chilogrammo dell'estremità dell'asta

200

Trasmissione di viaggio dell'asta

Coppie dello scaffale e dell'ingranaggio

Trasmissione dell'ascensore dell'asta

Coppie del dente per catena e della catena

Unità motorizzata millimetro del cursore

Su e giù gamma

100

Gamma destra e sinistra

100

Distanza minima fra l'asta intradosso e la superficie della ferrovia

1180 (muoversi e rotazione)

1170 (stazionario e rotazione)

Rotazione della colonna

Angolo

±180°

Velocità RPM

0.36rpm o dal manuale

Velocità di viaggio di boogie mm/min

2500

Portata interna millimetro della ferrovia di boogie

2000

Alimentazione elettrica

380V 50HZ 3P o su misura

Sopra sono i nostri modelli standard e parametri e può essere progettato e fabbricato a richiesta.

il *We riserva il diritto di alterare le specifiche senza preavviso.



3. Caratteristiche principali



I modelli standard dei nostri manipolatori di saldatura del column&boom hanno le seguenti caratteristiche:

  • Robusto tutto il montaggio d'acciaio;
  • rotazione della colonna di grado di ±180° con il doppio sistema di frenatura (freno e manuale del motore che chiudono) a qualsiasi posizione;
  • Asta variabile di velocità controllata dall'invertitore;
  • Elevazione dell'asta attraverso l'azionamento innestato della cremagliera del motore con il freno;
  • Elevazione ed azionamento trasversale montati sulla sella che provvede all'assistenza ed alla manutenzione facili di accesso;
  • Le macchine completamente ricambiano equilibrato dal peso interno della colonna, collegato alla sella dalla catena resistente;
  • il dispositivo di Anti-caduta offre la caratteristica della sicurezza;
  • Ampi rulli extra e slideways unici assicurare attraversamento minimo di deviazione;
  • I modi lavorati innovatori «di rettangolo» alla colonna assicurano che la sella dell'asta si muova uniformemente senza la vibrazione. Ciò riduce l'usura.
  • Unità trasversale motorizzata del cursore per facilitare l'adeguamento di testa per saldare;
  • C'è scala sicura dietro la colonna per manutenzione di attrezzatura;
  • Commutatore di limite per sia il viaggio che l'ascensore dell'asta;
  • Trattamento di brillamento di sabbia alle parti di saldatura principali prima della verniciatura;
  • Tutte le parti di moto hanno sistema di lubrificazione;
  • Gli elementi elettrici principali sono marche di ABB/Siemens;
  • Pendente della mano;
  • Ansa di sollevamento sopra la colonna;
  • Colore standard:



Caratteristiche facoltative:



  • Sistema di saldatura: Americano Lincoln DC-1000, NA-3S o marca cinese o a richiesta;
  • Fonda il sistema di recupero e di alimentazione;
  • Interfaccia per controllo integrale con i letti di saldatura del rullo o i posizionatori di saldatura per formare il centro di saldatura automatica;





4. Gamma del rifornimento



  • Manipolatore di saldatura del column&boom                                    1set
  • Sistema di controllo elettrico (1piece compreso del gabinetto di controllo elettrico, 1piece della scatola telecomandata con cavo 12m)                                 1set
  • Documenti tecnici (con il libro, il certificato di conformità, la lista di imballaggio, ecc manuali)                                                                        1set

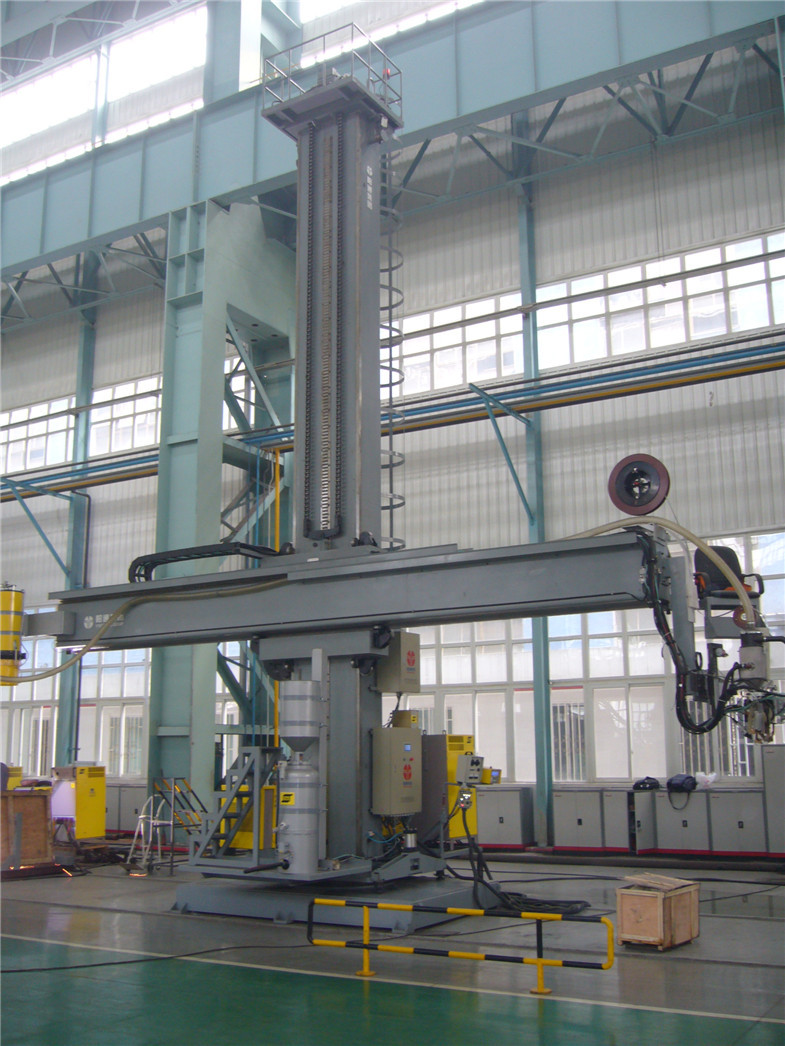

5. Disegno di riferimento



200KG 120mm/Min Wind Tower Production Line per la saldatura del ISO9000 0

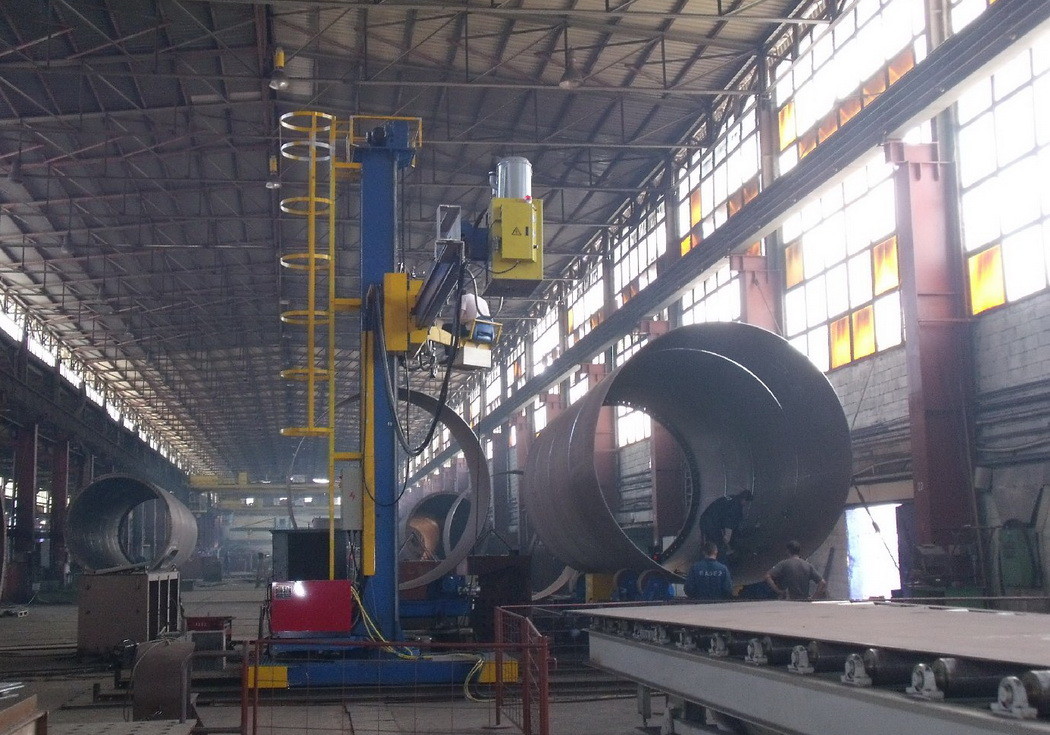

6. Foto di riferimento



200KG 120mm/Min Wind Tower Production Line per la saldatura del ISO9000 1



7. Vantaggio comparativo



  • ISO9000&CE ha certificato;
  • Gruppo professionale e con esperienza dell'ingegnere per assicurare la progettazione avanzata circa la struttura ed elettrico;
  • Sperimentato e lavoratori qualificati preoccuparsi per ogni flusso di lavoro da materiale che taglia, saldante, stridente all'assemblea finale e difficile per assicurare alta qualità della macchina;
  • Professionale e con esperienza il gruppo di servizio post vendita per garantire installazione, incarico o servizio rapido e soddisfatto;
  • Materiali ottimali e esternalizzazioni per assicurare la migliore prestazione;
  • Commissione e provare prima della consegna;
  • L'ispezione di fabbrica è incoraggiata;
