saldatrice del carro armato del pannello del ponte di 800mm, U Rib Assembling Automatic Welding Line
1set
MOQ
Negotiable
prezzo
large.img.alt
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Informazioni di base
Luogo di origine: La Cina
Marca: weldsuccess
Certificazione: CE,ISO9000
Numero di modello: UZ50
OEM: Accettabile
Evidenziare:

Saldatrice del carro armato del pannello del ponte

,

saldatrice del carro armato di 800mm

,

Linea di saldatura automatica di montaggio

Termini di pagamento e spedizione
Imballaggi particolari: Elaboratore centrale nudo in contenitore e nella parte di controllo elettrica imballati in caso del
Tempi di consegna: 25-35 giorni
Termini di pagamento: TT/LC
Capacità di alimentazione: 50sets/month.
Termini di prezzi: CATENA DELL'OROLOGIO (Shanghai) o CIF (nominato porto)
Specificazioni
Descrizione di prodotto

Linea di saldatura automatica del pannello del ponte, U Rib Assembling Machine, U Rib Automatic Welding Machine





Dettagli rapidi



  • L'attrezzatura pricipalmente utilizzata per il montaggio della U-costola del piatto del Ponte-fronte;
  • Due insiemi dei motori di corrente alternata via i riduttori determinano la struttura del cavalletto che viaggia sulla ferrovia;
  • 5sets della testa dell'assemblea;



1. Introduzione



Con sempre più lo sviluppo di grande progetto del ponte della struttura d'acciaio, l'importanza su fabbricazione automatica della U-costola sta sviluppandosi giorno dopo giorno a causa di grande richiesta e di alti requisiti circa produttività e qualità di saldatura. La nostra società fornisce le varie attrezzature di fabbricazione del fronte del ponte per gli enti statali domestici come Shanghai ZMPC, trasporto Co di Jiangnan ed altri produttori della struttura d'acciaio del ponte in Cina. Abbiamo guadagnato le osservazioni favorevoli dai nostri clienti.



2. Applicazione principale e gamma adatta



  • L'attrezzatura pricipalmente utilizzata per il montaggio della U-costola del piatto del Ponte-fronte. Il pezzo in lavorazione sarà disposto sul worktable dell'assemblea, i piatti della U-costola sono preliminare posizionati dalla linea marcatura manuale e poi hanno premuto le lamiere della U-costola strettamente dal cilindro dell'olio per saldatura a punti.
  •
  • Gamma adatta:

Larghezza della piastra frontale: 4000mm;
Distanza fra le U-costole: 500-800mm;
Lunghezza del pezzo in lavorazione: 15000mm;



3. Specifiche e parametri principali



  • Portata della ferrovia: 5000mm;
  • Quantità di testa dell'assemblea: 5sets;
  • Sollevi il colpo della testa dell'assemblea: 200mm;
  • Velocità muoventesi del cavalletto: 5m/min;
  • Potere del cavalletto: 2.2kW;
  • Pressione del circuito idraulico: 9MPa;
  • Pressione massima di singolo cilindro: 1.5T;
  •



4. Descrizioni del dettaglio



  • Il cavalletto è la struttura della macchina, le altre parti è installato sulla struttura del cavalletto. Le funzioni del telaio del cavalletto sono pricipalmente per supportare le parti relative e prendendo le parti viaggiano con velocità di saldatura. Il lato negativo del telaio del cavalletto ha fascio di viaggio due. Due insiemi dei motori di corrente alternata via i riduttori determinano la struttura del cavalletto che viaggia sulla ferrovia. Due coppie delle ruote sono magre contro il lato della ferrovia, che tiene con calma viaggiare. Entrambi i lati del fascio di viaggio dell'estremità sono forniti di dispositivo della tenuta di pista, che assicurano che la macchina non possa deviare dalla ferrovia a causa di pressione troppo grande durante il pezzo in lavorazione che preme il processo. Il contenitore di distributore commerciale idraulico di potere e della stazione di servizio ecc, è messo sul binario del telaio del cavalletto, che si muovono insieme alla macchina.
  •
  • Sotto i carrelli, è fornito di calibro del personale, che può direttamente mostrare la distanza fra cinque teste dell'assemblea e conveniente essere adatto a per lo spazio differente fra le U-costole e la larghezza del pannello.
  •
  • Il sistema di controllo elettrico consiste di un gruppo di regolazione elettrico e di sei scatole dell'operazione. Il gruppo di regolazione elettrico è installato sulla struttura del cavalletto, una delle scatole dell'operazione è riparata sulla colonna anteriore del telaio del cavalletto e le altre scatole delle cinque operazioni sono riparate sul dispositivo capo dell'assemblea. Tutti i moti possono essere realizzati tramite i comandi della scatola dell'operazione.

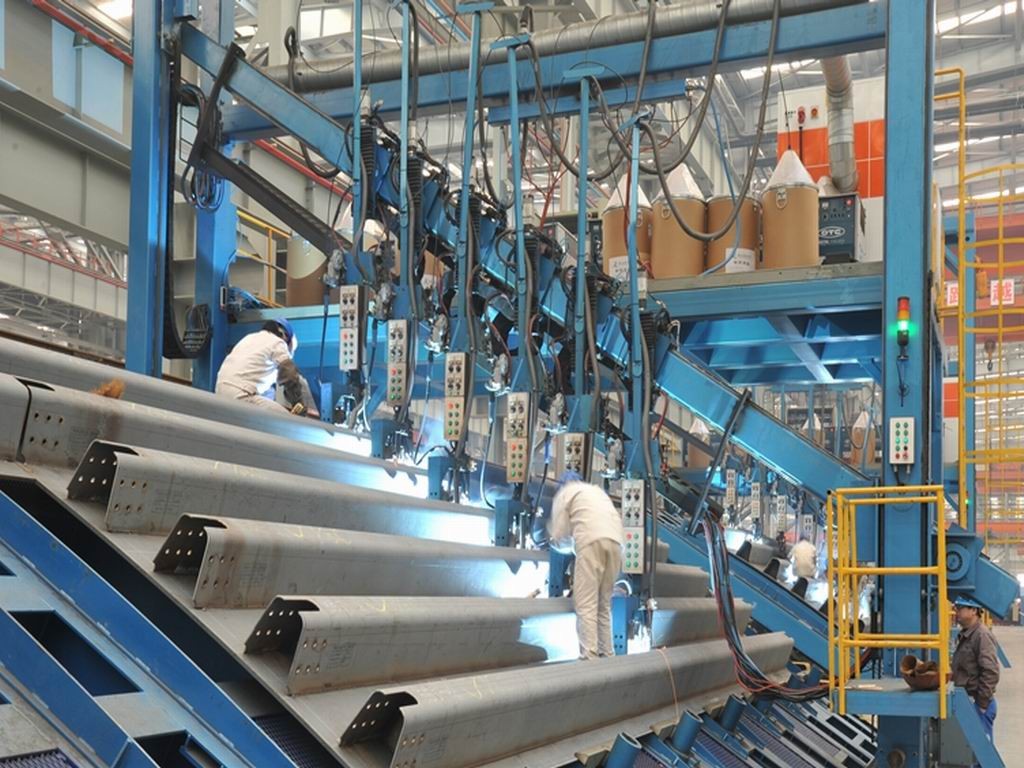

5. Foto di riferimento

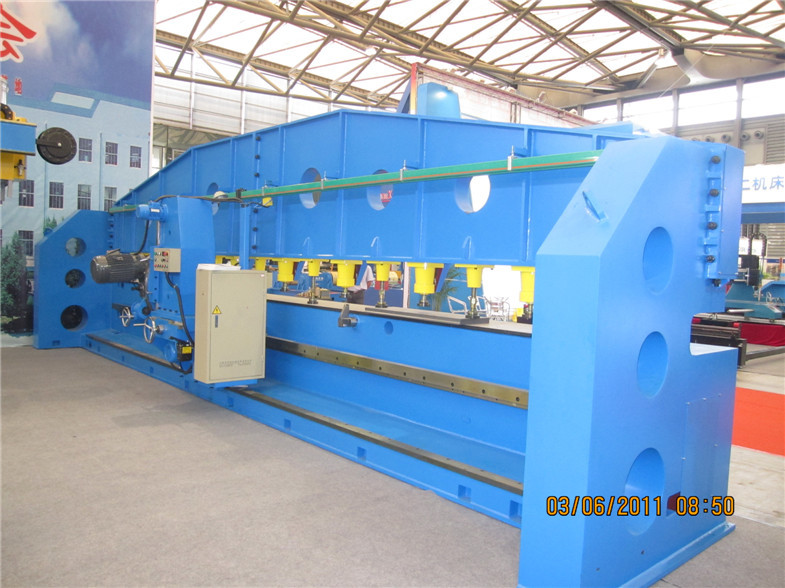

saldatrice del carro armato del pannello del ponte di 800mm, U Rib Assembling Automatic Welding Line 0

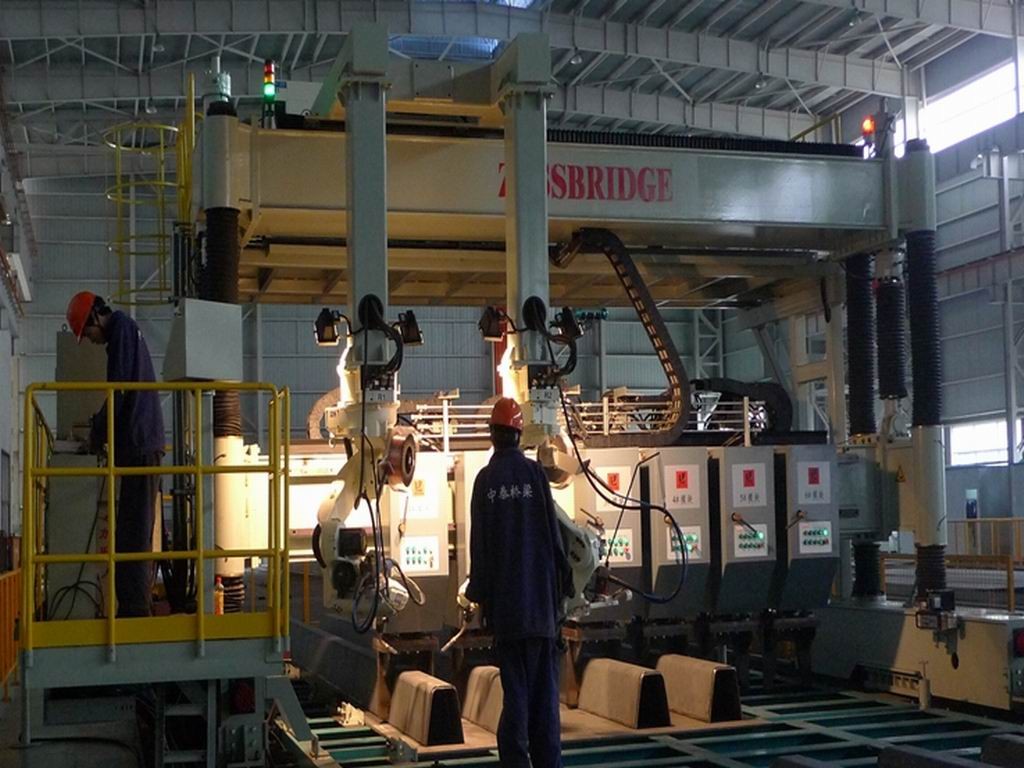

saldatrice del carro armato del pannello del ponte di 800mm, U Rib Assembling Automatic Welding Line 1



6. Vantaggio comparativo



  • ISO9000&CE ha certificato;
  • Garanzia internazionale;
  • Consegna puntuale;
  • Gruppo professionale e con esperienza dell'ingegnere per assicurare la progettazione avanzata circa la struttura ed elettrico;
  • Sperimentato e lavoratori qualificati preoccuparsi per ogni flusso di lavoro da materiale che taglia, saldante, stridente all'assemblea finale e difficile per assicurare alta qualità della macchina;
  • Professionale e con esperienza il gruppo di servizio post vendita per garantire installazione, incarico o servizio rapido e soddisfatto;
  • Materiali ottimali e esternalizzazioni per assicurare la migliore prestazione;
  • Commissione e provare prima della consegna;
  • L'ispezione di fabbrica è incoraggiata;
